Khuôn mẩu được thiết kế như thế nào ?

01-06-2018 / (2294 lượt xem) Thiết kế khuôn là công việc gặp nhiều nhất trong ngành cơ khí, với khuôn bạn có thể tạo ra các sản phẩm loạt lớn với độ chính xác cao và chi phí thấp. Trong bài viết này thép khuôn mẫu An phát Steel sẽ giới thiệu đến bạn dọc quy trình để làm ra một khuôn mẫu bằng phần mềm.

Thiết kế khuôn là công việc gặp nhiều nhất trong ngành cơ khí, với khuôn bạn có thể tạo ra các sản phẩm loạt lớn với độ chính xác cao và chi phí thấp. Việc thiết kế khuôn bằng phần mềm với các công cụ hỗ trợ sẽ nhanh hơn so với tự thiết kế bằng 3D thông thường, dĩ nhiên khi bạn có kinh nghiệm và thiết kế lâu năm bạn sẽ linh hoạt và sử dụng các công cụ có trên phần mềm cơ khí một cách phù hợp mà không nhất thiết phải qua modul thiết kế khuôn.

Bên dưới là các ưu thế và quy trình thiết kế khuôn nhựa bằng phần mềm

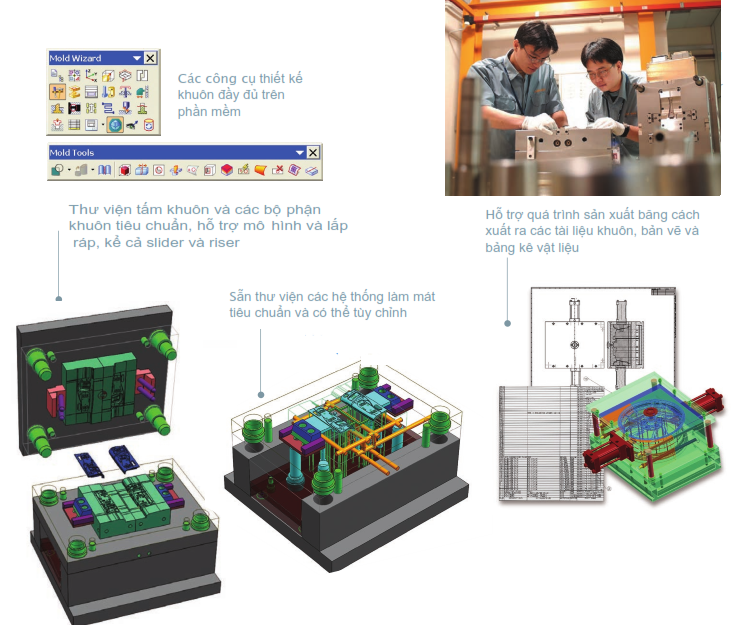

Các lợi ích khi dùng phần mềm thiết kế khuôn nhựa
Giúp quy trình thiết kế chuyên nghiệp hơn
Tự động cao nhất phần thiết kế lõi và lòng khuôn ( hai nữa khuôn)
Sử dụng thư viện bộ phận khuôn và tự tạo thư viện cho mình
Các quy trình thiết kế bộ phận, tấm khuôn và chi tiết tiêu chuẩn đơn giản dễ hiểu
Tự động thay đổi và tối ưu khi một trong các thành phần thay đổi
Có các công cụ tạo mô hình ảo
Giảm lỗi khi thiết kế Tool
Làm việc chung với khách hàng và nhà cung cấp
Bên cạnh đó còn hỗ trợ các quá trình
Giúp báo giá khuôn một cách tiêu chuẩn
Giảm thời gian gia công khuôn và các bộ phận
Giảm số lượng các bản vẽ khuôn, loại bỏ bản vẽ giấy
Tập trung và kiểm soát thông tin thiết kế

Quy trình thiết kế khuôn nhựa

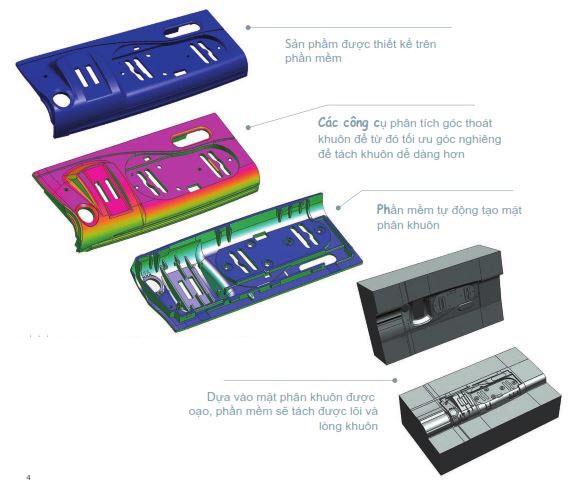

Thiết kế sản phẩm hoặc nhập file sản phẩm đã có
Dùng công cụ phân tích khả năng tách khuôn và hiệu chỉnh mô hình để có thể tạo khuôn được
Xử lý đường phân khuôn, tạo mặt phân khuôn cho sản phẩm

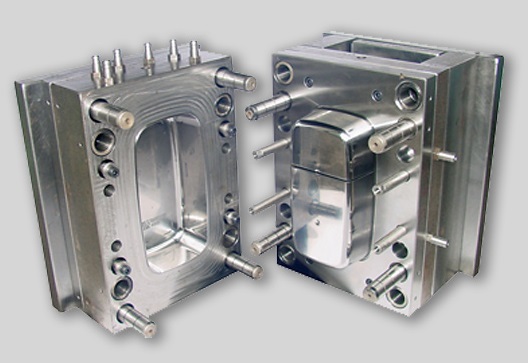

Tách thành khuôn và các bộ phận insert, slider

Bước 2

Xử lý các phần Undercut là phần khuất, không thể đẩy theo phương vuông góc với khuôn mà phải dùng insert, slider tạo hình, rút slider xong thì khuôn mới đẩy hết hành trình.

Thêm các thành phần của khuôn ( không phải của 2 nửa khuôn) như bạc cuống phun, tấm đở, tấm đẩy, chốt đẩy,..

Thêm kênh làm mát

Thiết kế hệ thống điền đầy nhựa gồm kênh dẫn, miệng phun

Xong quá trình thiết kế khuôn, bạn có thể gia công trực tiếp các chi tiết và thành phần khuôn cần gia công, các chi tiết tiêu chuẩn có thể sử dụng lại hoặc mua từ nhà cung ứng khuôn như MISUMI, FUTABA

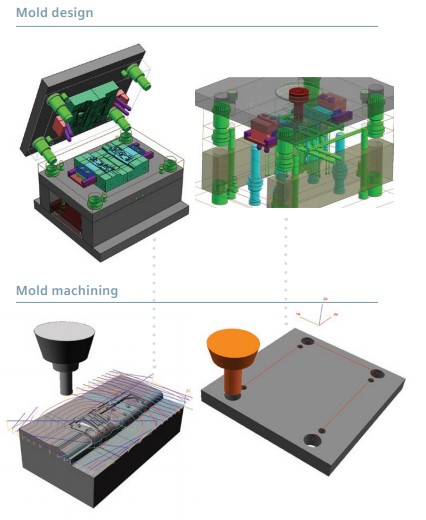

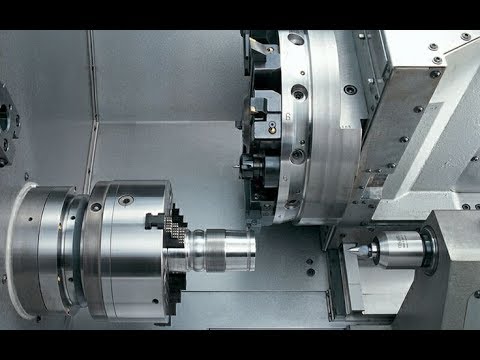

Gia công các bộ phận khuôn đã thiết kế ( do bộ phận lập trình, gia công đảm nhận)

Bạn gởi các file mô hình đã thực hiện trong quá trình thiết kế khuôn cho bộ phận gia công.
